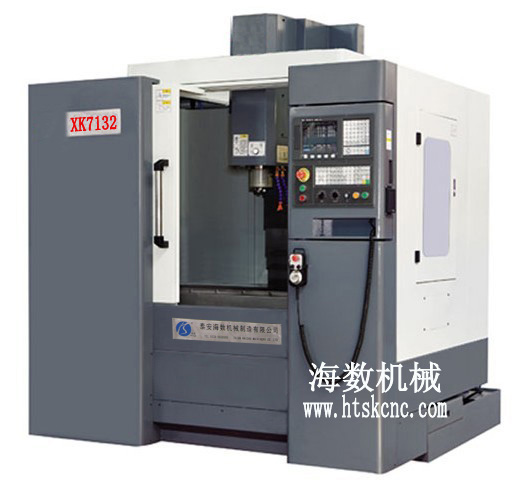

一、XK7132立式數控銑床產品簡介與用途
該產品是X、Y、Z三軸伺服控制立式數控銑床，主軸為伺服電機驅動。整體布局緊湊合理，質量性能穩定可靠，X、Y、Z三軸聯動可實現對二維面、三維面進行切屑加工，對各種盤類、板類、殼體、模具等復雜零件在一次裝夾中能夠完成鉆、銑、擴、鉸、等多種工序加工，適合于中、小型零件的高效加工制造，對復雜、高精度零件的加工更顯其優越性。
二、XK7132立式數控銑床主要結構特點
1、機床基礎件均采用高強度鑄件，超寬的機床底座設計，單立柱結構配有高速 主軸為機床提供佳的結構支撐及佳的切削剛性表現。
2、床身、立柱、滑座、工作臺及主軸箱內具有加寬加強筋和角支撐板，各結合面均經過手工刮研，保證了整體結構的剛性和精度的保持。
3、X、Y、Z三向進給采用大螺矩，高精度，滾珠絲杠，由臺灣絲杠配套制造，螺紋精度為三級精度，大快移達14m/min，三軸伺服電機與絲杠采用直聯形式，采用無間隙彈性聯軸器，傳動無間隙，轉動慣量小，傳動剛度高，保證了機床的定位精度；絲杠支承采用預拉伸結構，大大降低了機床長時間運轉中熱變形對精度的影響。
4、主軸采用臺灣8000rpm高速、高精度主軸單元，配有日本進口NSK軸承，自動打刀裝置。主軸采用中心吹氣結構，換刀前對主軸內錐孔和刀具柄部進行清洗，去除殘留物，確保主軸的高精度和剛性。
5、機床冷卻采用120W 20L/min大流量冷卻泵，高壓沖屑并充分提供冷卻。
6、機床潤滑采用電動泵集中自動潤滑裝置，定時、定量的對絲杠和導軌面自動間歇式潤滑，穩定、可靠。
7、X 、Y、Z三軸導軌絲杠都采用密閉防護、保證絲杠及導軌的清潔，確保機床的傳動及運動精度，機床外防采用全封閉結構設計，安全可靠。
8、數控系統標準配置：廣數GSK980伺服系統，功能齊全，操作簡便。
9、數控系統可選配：華中HNC、北京KND、德國SIEMENS、日本FANUC
10、可選配數控分度頭等。
三、XK7132立式數控銑床主要技術參數
|
技術參數 |
單位 |
XK7132 |
|
工作臺行程 |
MM |
620×350×500 |
|
工作臺尺寸 |
MM |
920×320 |
|
大承重 |
KG |
500 |
|
工作臺T型槽數/槽寬/間距 |
QTY/MM |
|
|
主軸端面至工作臺面距離 |
MM |
100-600 |
|
主軸中心至立柱導軌面距離 |
MM |
395 |
|
主軸錐度 |
|
BT40 |
|
主軸轉速范圍 |
RPM |
40-6000 |
|
主軸電機功率 |
KW |
交流伺服 3.7 |
|
快速移動速度X,Y,Z |
MM/MIN |
18000 |
|
進給移動速度 |
MM/MIN |
2.5-3000 |
|
定位精度 |
MM |
±0.015 |
|
重復定位精度 |
MM |
±0.0075 |
|
外形尺寸 |
MM |
2050×1870×2170 |
|
整機重量 |
KG |
2500 |
