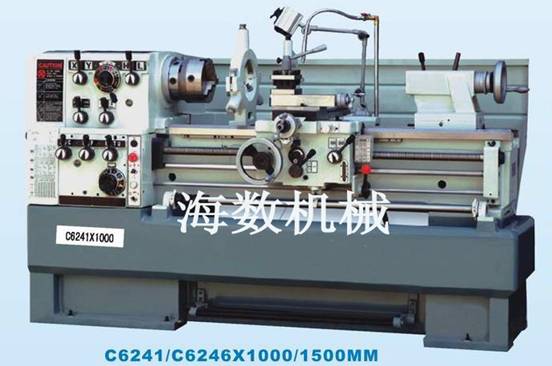

C6241/C6246主要技術參數
|
項目 |
技術參數 | |
|
C6241 |
C6246 | |
|
床身上大回轉直徑 |
410mm (16”) |
460mm（18”） |
|
中拖板上大回轉直徑 |
224mm (8~13/16”) |
274mm (10~3/4”) |
|
馬鞍內大回轉直徑 |
640mm (25~1/8”) |
690mm (27~1/8”) |
|
馬鞍長度 |
155mm (6~1/8”) | |
|
大加工長度 |
1000mm (40”)/1500mm（60”） | |
|
床面寬度 |
300mm (11-13/16”) | |
|
主軸端部 |
D1-6 | |
|
主軸通孔直徑 |
58mm (2~1/4”) | |
|
主軸內孔錐度 |
NO.6Morse | |
|
主軸轉速范圍 |
12changes 25~2000r/min | |
|
小拖板行程 |
120mm (4~3/4”) | |
|
中拖板行程 |
290mm (11~3/8”) | |
|
主絲杠螺距 |
Metric 6mm | |
|
刀具大尺寸 |
25mm×25mm (1×1”) | |
|
縱向進給范圍 |
42kinds 0.031~1.7mm/rev (0.0011”~0.0633”)/rev | |
|
橫向進給范圍 |
42kinds0.014~0.784mm (0.00033”~0.01873”) | |
|
公制螺紋 |
41kinds0.1~14mm | |
|
英制螺紋 |
60kinds2~112T.P.L | |
|
徑節螺紋 |
50kinds4~112D.P. | |
|
模數螺紋 |
34kinds0.1~7M.P. | |
|
尾架套筒直徑 |
60mm (2~5/16”) | |
|
尾架套筒行程 |
120mm (4~3/4”) | |
|
尾架套筒錐度 |
NO.4Morse | |
|
主電機功率 |
4/5.5kw | |
|
冷卻功率 |
90w | |
C6241/C6246 輕型臥式車床隨機附件：
1、三爪卡盤 2、亂扣盤 3、呆頂尖 4、冷卻系統
5、四爪卡盤 6、中心架 7、工具箱及工具 8、掛輪
9、變徑套 10、全程擋屑板 11、腳剎系統 12、花盤
13、跟刀架
C6241/C6246 輕型臥式車床可選附件：
1、錐度靠模 2、絲杠防護罩 3、快換刀架 4、數顯
5、活動頂尖 6、工作燈 7、卡盤護罩 8、鉆夾頭+鉆夾桿
