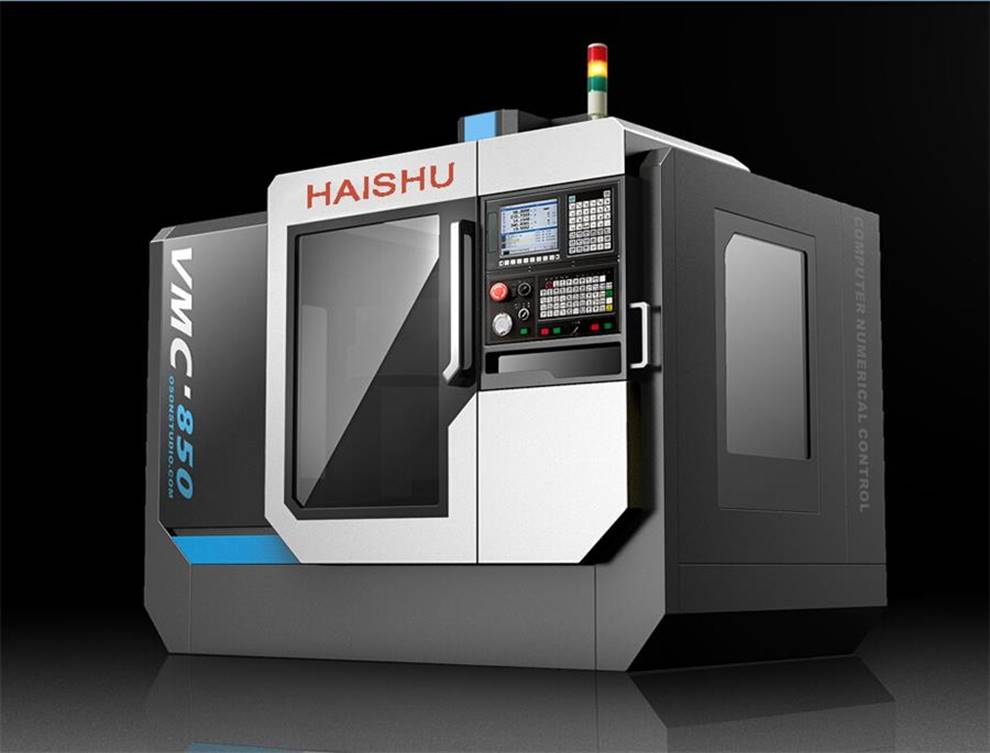

VMC850五軸立式加工中心
|
項 目 |
內 容 |
單 位 |
技術參數(shù) | |
|
行 程 |
移動范圍 X、Y、Z |
mm |
850×450×500 | |
|
鼻端至回轉工作臺面（水平）距離 |
mm |
150-650 | ||
|
主軸中心至立柱導軌面距離 |
mm |
560 | ||
|
進 給 |
快速移動速度 X、Y、Z |
m/min |
30/30/24/min | |
|
切削進給速度 X、Y、Z |
mm/min |
10~15000mm/min | ||
|
主 軸 |
主軸錐孔 |
BT40 | ||
|
主軸轉速 |
r/min |
40~6000rpm | ||
|
主電機功率 |
kw |
交流伺服7.5 | ||
|
大扭矩 |
nm |
70 | ||
|
刀 庫 |
刀庫容量 |
把 |
16 | |
|
大刀具重量 |
kg |
8kg | ||
|
大刀具尺寸 |
mm |
φ130×300 | ||
|

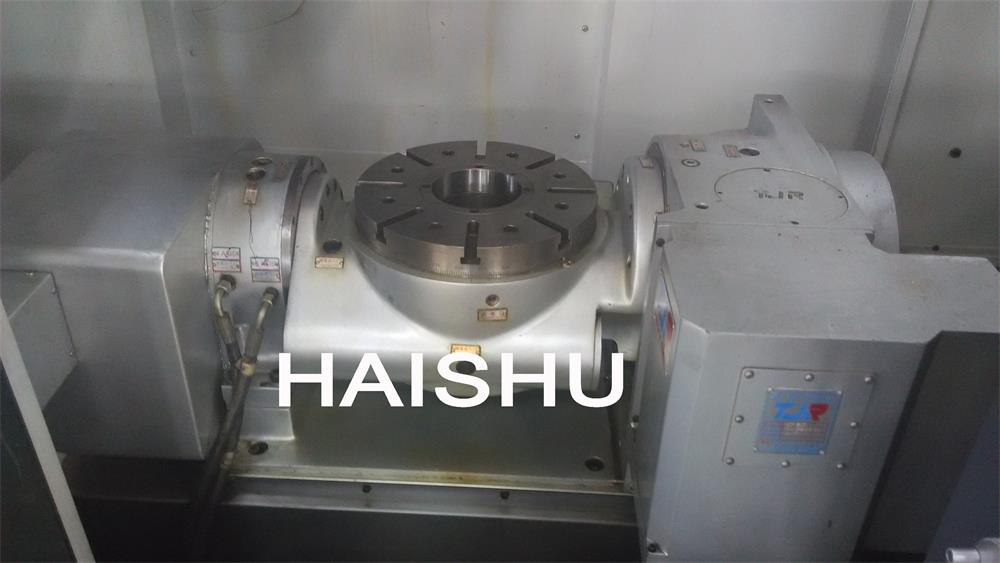

旋轉軸 |
數(shù)控轉臺直徑 | ,,
mm |
φ255 | |
|
A軸傾斜角度 |
° |
±100° | ||
|
中心孔 |
mm |
φ80H7 | ||
|
T型槽 |
mm |
12H7 | ||
|
轉臺大承載 |
Kg |
水平：100； 傾斜：75 | ||
|
精 度 |
定位精度 |
mm |
X/Y/Z |
±0.005/300 |
|
A |
50 ″ | |||
|
C |
20″ | |||
|
重復定位精度X/Y/Z/A/C |
mm |
X/Y/Z |
±0.003 | |
|
A |
8″ | |||
|
C |
4″ | |||
|
外形 尺寸 |
L×W×H |
mm |
2500×2300×2300 | |
|
凈重 |
kg |
4800 | ||
|
毛重 |
kg |
4900 | ||
