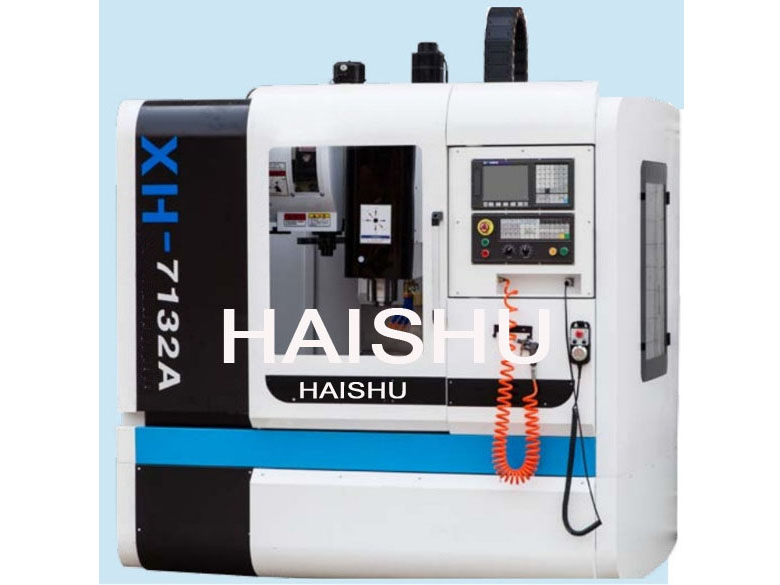

XH7132A 立式加工中心
一、技術參數
|
內 容 |
單 位 |
數 值 |
|
工作臺行程 （ X、Y、Z） |
mm |
620×350×500 |
|
工作臺尺寸 |
mm |
920×320 |
|
底座T型槽個數/寬度/間距 |
mm |
3-14-85 |
|
主軸端面至工作臺面距離 |
mm |
100-600 |
|
主軸中心至立柱導軌面距離 |
mm |
420 |
|
主軸錐度 |
BT40 | |
|
主軸轉速范圍 |
r/min |
40-6000rpm |
|
主軸電機功率 |
kw |
伺服5.5 |
|
快速移動速度（ X、Y、Z） |
m/min |
24/24/18 |
|
進給移動速度（ X、Y、Z） |
mm/min |
2.5-6000 |
|
刀庫容量 |
16 | |
|
大刀具尺寸 |
mm |
φ120×200 |
|
大刀具重量 |
kg |
8 |
|
定位精度 |
mm |
±0.005 JIS |
|
重復定位精度 |
mm |
±0.003 JIS |
|
外形尺寸 |
mm |
2020×1970×2160 |
|
機床凈重 |
kg |
3200 |
二、性能特點
◇ X、Y、Z三軸超寬硬軌，以保證機床加工剛性；
◇ 臺灣上銀滾珠絲杠；
◇ 日本NSK 軸承；

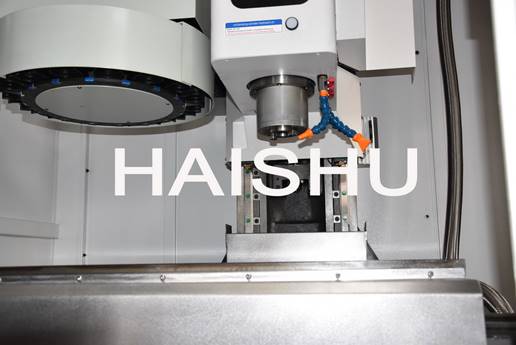

◇ 臺灣名牌高速、高精度主軸；
◇ 臺灣名牌刀庫，刀庫容量16把。
三、標準配置
◇ 廣數25i
◇ 16把斗笠式刀庫
◇ RS232通訊接口、
四、選擇配置
◇ 數控系統可選：FANUC oi mate-MD、西門子828D、華中808M、KND-2000M
◇ 16把圓盤式刀庫
◇ 數控第四軸
◇ 自動排屑系統
