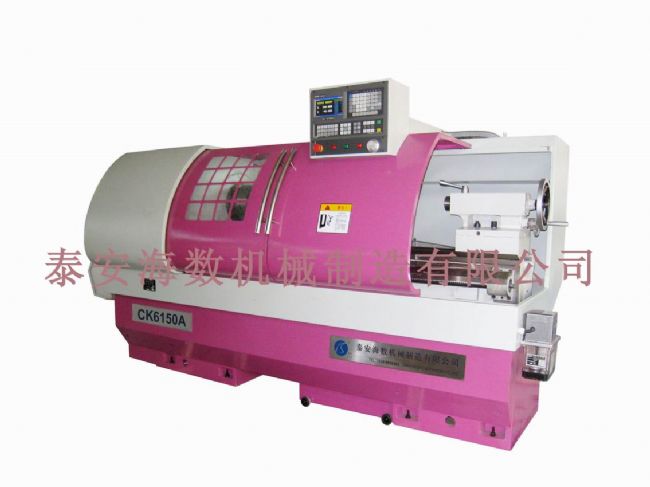

CK6150A×750數控車床
一、技術參數
|
項目 |
項目名稱 |
技術參數 |
|
技術規格 |
床身上大回轉直徑 （mm） |
φ500 |
|
滑板上大工件回轉直徑 |
φ300 | |
|
大加工長度 |
750、1270 | |
|
主傳動 |
主傳動形式 |
獨立主軸，變頻無級調速 |
|
主軸轉速級數 |
無級 | |
|
主軸轉速范圍（r/min） |
150-2000 | |
|
主軸頭形式 |
8號 D型 | |
|
主軸定心軸項錐度 |
1:4 | |
|
主軸錐孔 |
1:20 | |
|
主軸通孔直徑 |
φ82 | |
|
卡盤直徑 |
φ250 （可選φ320） | |
|
主電機功率（KW） |
7.5 | |
|
進給系統 |
刀架大行程 |
X向：320 Z向：1300 |
|
快速移動進給（mm/min） |
X向：5000 Z向：8000 | |
|
重復定位精度 |
X向：0.01 Z向：0.015 | |
|
工件加工精度 |
IT6-IT7 | |
|
工件表面粗糙度 |
Ra1.6 | |
|
尾座裝置 |
尾座套筒直徑 |
φ75 |
|
尾座套筒行程 |
180 | |
|
尾座套筒錐孔錐度 |
MT5 | |
|
刀架裝置 |
標準配置 |
立式四工位電動刀架 |
|
特殊選擇配置 |
臥式六、八工位電動刀架或排刀 | |
|
重復定位精度 |
0.008 | |
|
刀桿截面 |
25×25 | |
|
外形尺寸及重量 |
機床外形尺寸（長×寬×高）（mm） |
2650/3200×1600×1700 |
|
機床凈重（Kg） |
3000/3200 |
二、特點 1、 整體鑄鐵床腳，床身重量大，剛性強，加工穩定性好； 2、 床身加寬（400mm）；（注：一般床身寬390mm） 3、 主軸變頻無級調速； 4、 X/Z軸進給系統采用伺服驅動； 5、 主軸孔徑加大（φ82mm）；（注：一般主軸孔徑φ72mm） 6、 床身導軌超音頻淬火； 7、 床鞍及滑板導軌結合面采用“貼塑”處理； 8、 精密滾珠絲杠、高剛性精密復合軸承結構； 9、 滾珠絲杠副、導軌結合面采用自動強制潤滑； 10、刀架有立式四工位、臥式六工位八工位等選擇； 11、根據要求配置手動、氣動、液壓卡盤或手動、氣動、液壓尾座。 12、控制系統有廣州數控、北京KND、廣泰數控、西門子、FANUC等選擇。
三、用途 適合于鋼件、鑄鐵件、有色金屬等材料的半精加工和精密加工。
泰安海數專業為您生產提供CK6150A×750/1270數控車床,山東數控車床,cnc數控車床，要了解更多關于數控車床,cnc數控車床的信息請來電咨詢！
