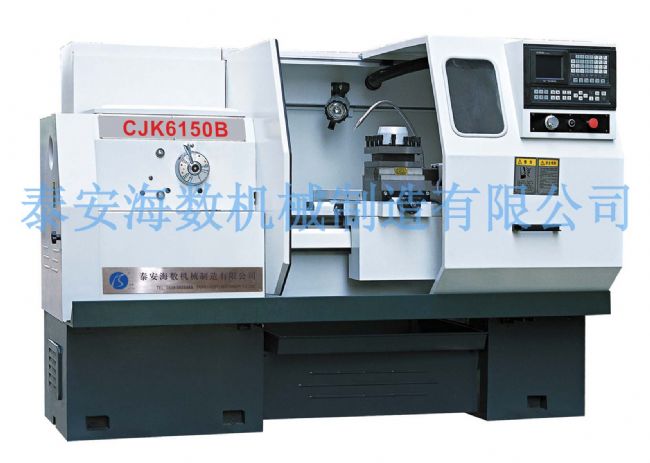

CJK6150B 數控車床
1、CJK6150B 數控車床 技術參數
|
項 目 |
技術參數 |
|
床身上大工件回轉直徑 |
Φ500mm |
|
拖板上大工件回轉直徑 |
Φ290mm |
|
大工件長度 |
750/1000/1500mm |
|
主軸轉速范圍 |
24級, 9~1600rpm |
|
主軸通孔直徑 |
Φ82mm |
|
滑板大行程(X) |
290mm |
|
導軌寬度 |
390mm |
|
主軸頭形式 |
D-8 |
|
主軸內孔錐度 |
1：20 |
|
刀架刀位數 |
4/6/8/或排刀 |
|
刀具截面規格 |
25mm×25mm |
|
電機小設定單位 |
(Z) 縱向 0.001mm，(X) 橫向 0.001mm |
|
刀桿快進速度 |
(Z) 縱向 10m/min， (X) 橫向 8m/min |
|
尾座套筒內孔錐度 |
MT5 |
|
尾座套筒大移動距離 |
150mm |
|
主電機功率 |
7.5KW |
|
車床外形尺寸（長×寬×高） |
2600/2850/3350 mm×1300 mm×1750mm |
|
車床凈重 |
2700/2900/3300kg |
2、CJK6150B數控車床主要特點
1、 24級齒輪變速，車削扭矩大，加工效率高、精度高，。
2、 主軸加大孔徑φ82mm。
3、 床身寬度390mm。
3、CJK6150B數控車床主要配置
⑴ 控制系統可選：廣數，北京KND，廣泰，華興，德國西門子，日本發那科等。
⑵ 卡盤可選：手動、氣動或液壓卡盤等。
⑶ 尾座可選：手動、氣動、液壓等。
⑷ 電動刀架可選：立式四工位、臥式六工位、八工位、排刀等。
⑸ 潤滑配置：自動機油潤滑系統。
4、CJK6150B數控車床用途
泰安海數機床是一家專業生產數控車床、數控儀表車床、經濟型數控車床的實力廠家，此款CJK6150B數控車床適合于鋼件、鑄鐵件等材料的粗車和精密加工。
