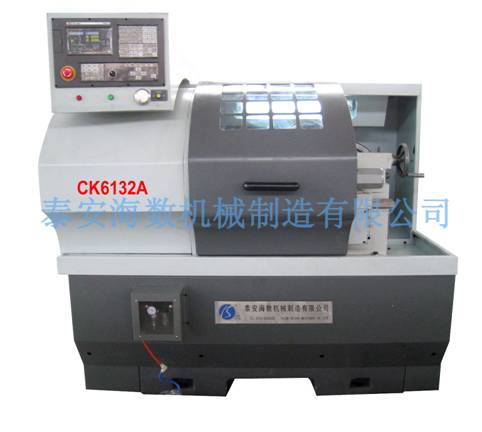

CK6132A×450數控車床
1、技術參數
|
項目 |
單位 |
技術參數 | |
|
床身上大回轉直徑 |
mm |
φ320 | |
|
滑板上大工件回轉直徑 |
mm |
φ140 | |
|
大加工長度 |
mm |
450 | |
|
主傳動形式 |
獨立主軸，變頻無級調速 | ||
|
主軸轉速級數 |
無級 | ||
|
主軸轉速范圍 |
r/min |
100-2000 | |
|
主軸通孔直徑 |
mm |
φ42 | |
|
主軸內孔錐度 |
MT5 | ||
|
卡盤直徑 |
mm |
φ160 | |
|
主電機功率 |
KW |
3.0 | |
|
刀架大行程 |
mm |
X：260 Z：450 | |
|
快速移動進給 |
mm/min |
X：6000 Z：8000 | |
|
重復定位精度 |
mm |
X：0.01 Z：0.015 | |
|
工件加工精度 |
IT6-IT7 | ||
|
工件表面粗糙度 |
Ra1.6 | ||
|
尾座套筒直徑 |
mm |
φ60 | |
|
尾座套筒行程 |
mm |
100 | |
|
尾座套筒錐孔錐度 |
MT4 | ||
|
標準配置 |
立式四工位電動刀架 | ||
|
特殊選配 |
排刀或刀架+排刀 |
臥式六工位刀架或排刀 | |
|
重復定位精度 |
mm |
0.008 | |
|
刀桿截面 |
mm |
16×16 | |
|
機床外形尺寸（長×寬×高） |
mm |
1815×1165×1750 | |
|
機床凈重 |
Kg |
1200 | |
2、主要特點
⑴ 鑄鐵整體床腳，床身重，剛性強，穩定性好。
⑵ 獨立主軸，變頻無級調速，噪音小，振動小，加工精度高，節能環保。
⑶ 主軸采用高轉速高精密軸承，加工性能穩定，表面光潔度好，加工效率高。
⑷ 床身導軌超音頻淬火，床鞍及滑板導軌結合面采用“貼塑” 處理，減少摩損，防止爬行，可實現微量進給。
3、主要配置
⑴ 控制系統可選：廣數，北京KND，廣泰，華興，德國西門子，日本發那科等。
⑵ 卡盤、尾座可選：手動、氣動、液壓等。
⑶ 電動刀架可選：立式四工位、立式六工位、臥式六工位、八工位，排刀等。
⑷ 潤滑配置：機油自動潤滑系統。
3、用途
適合于鋼件、有色金屬的精密加工和快速加工。
