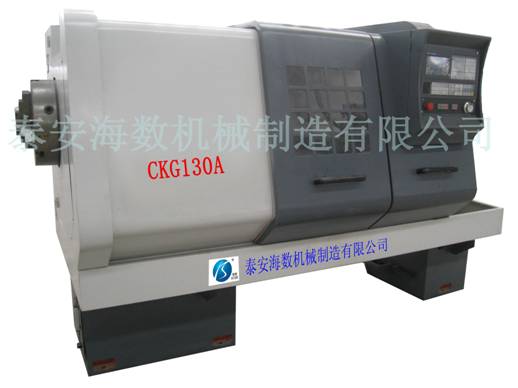

CKG130A/CKG160A 數控管螺紋車床
主要技術參數
|
項目名稱 |
單位 |
規格 | |
|
CKG130A |
CKG160A | ||
|
車床大回轉直徑 |
mm |
610 |
625 |
|
大車削長度（大加工長度） |
mm |
1000 | |
|
大加工管子外徑 |
mm |
135 |
157 |
|
主軸通孔直徑 |
mm |
140 |
160 |
|
主軸轉速級數 |
主伺服無級變速, 轉速10~800rpm | ||
|
進給伺服電機扭矩×/Z |
N.m |
4/6 | |
|
卡盤形式 |
普通三爪卡盤400mm | ||
|
刀架形式 |
四工位立式刀架 | ||
|
快移速度×/Z |
m/min |
4/4 | |
|
尾座套筒直徑 |
mm |
75 | |
|
尾座套筒行程 |
mm |
150 | |
|
尾座頂尖套筒錐度 |
莫氏5號 | ||
|
尾座頂尖錐度 |
莫氏5號 | ||
|
主軸中心至導軌的高度 |
mm |
305 |
320 |
|
主電機 |
7.5KW（伺服電機），0-3000rpm | ||
|
導軌寬度 |
mm |
390 |
490 |
|
機床重量 |
Kg |
2600 |
3200 |
|
機床輪廓尺寸(長×寬×高) |
mm |
2650×1450×1700 |
2650×1550×1700 |
|
數控系統 |
mm |
KND100Ti/GSK980TA/Siemens/Fanuc(可選配) | |
