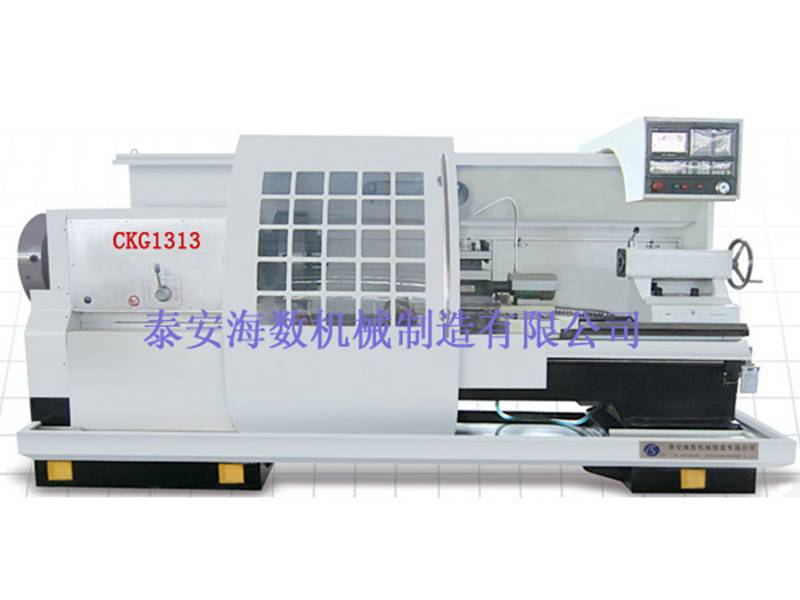

CKG(B)系列數控管螺紋車床
主要特點：
1、床身導軌寬550mm，重量大，剛性和穩定性好；
2、兩檔機械傳動，檔內變頻無級調速。
標準配置
1、數控系統：GSK980；
2、主軸兩檔變頻調速；
3、前后三爪電動卡盤；
4、立式四工位電動刀架；
5、帶尾座；
6、自動潤滑系統；
7、車削冷卻系統。
選擇配置
1、 數控系統：KND、西門子、發那科等；
2、 手動卡盤、氣動卡盤、液壓卡盤；
3、 臥式六工位電動刀架；
4、 后支架、中心架、跟刀架；。
技術參數
|
項 目 |
單位 |
技術參數 | ||
|
CKG1313B |
CKG1319B |
CKG1322B | ||
|
床身上工件大回轉直徑 |
mm |
630 |
630 |
670 |
|
滑板上工件大回轉直徑 |
mm |
350 |
350 |
390 |
|
大頂尖距 |
mm |
1000、1500、2000 | ||
|
X軸大行程 |
mm |
300 | ||
|
雙卡盤兩端大距離 |
mm |
1450 |
1550 |
1550 |
|
主軸通孔直徑 |
mm |
135 |
200 |
225 |
|
主軸變速方式 |
兩檔變頻 | |||
|
主軸轉速范圍 |
r/min |
40-800 |
25-500 |
25-500 |
|
床身導軌寬度 |
mm |
550 |
550 |
550 |
|
主電機功率 |
kw |
11 | ||
|
X/Z伺服電機扭矩 |
Nm |
10/15 | ||
|
尾座套筒直徑 |
mm |
φ100 | ||
|
尾座套筒大行程 |
mm |
250 | ||
|
尾座套筒錐度 |
莫氏5號 | |||
|
X/Z快速移動速度 |
m/min |
4/6 | ||
|
X/Z軸重復定位精度 |
mm |
0.012/0.016 | ||
|
外形尺寸（長×寬×高） |
mm |
3600×1650×1810 |
3600×1650×1810 |
3750×1650×1810 |
|
機床凈重 |
kg |
4200 |
4500 |
4800 |
