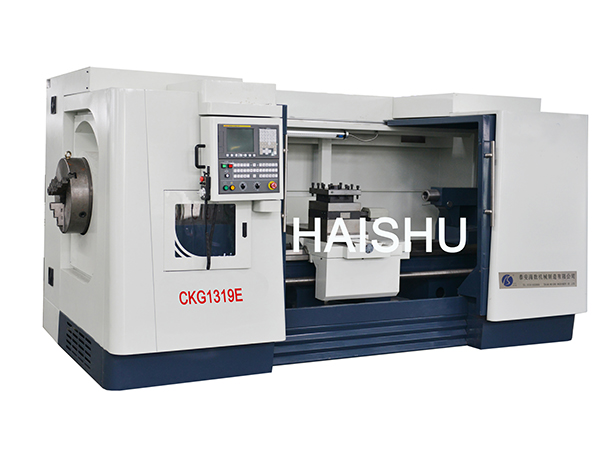

CKG1319E數控管螺紋車床
主要特點：
1、整體鑄造床身，導軌寬660mm，重量大，剛性和穩定性好；
2、三檔機械傳動，檔內變頻無級調速。
標準配置
1、數控系統：GSK980；
2、主軸三檔變頻調速；
3、前后三爪手動卡盤；
4、立式四工位電動刀架；
5、帶尾座；
6、自動潤滑系統；
7、車削冷卻系統。
選擇配置
1、 數控系統：KND、西門子、發那科等；
2、 電動卡盤、氣動卡盤、液壓卡盤；
3、 臥式六工位、八工位電動刀架；
4、 雙氣動卡盤
5、 后支架。
|
項目名稱 |
單位 |
技術參數 |
|
CKG1319B-1 | ||
|
床身大回轉直徑 |
mm |
Φ800 |
|
滑板上大回轉直徑 |
mm |
Φ480 |
|
大車削長度 |
mm |
1500 |
|
床身導軌寬度 |
mm |
660 |
|
主傳動形式 |
三檔機械變速，變頻無級調速 | |
|
主軸轉速范圍 |
r/min |
22~540 |
|
大加工管子外徑 |
mm |
φ185 |
|
主軸通孔直徑 |
mm |
φ190 |
|
主電機功率 |
kw |
15 |
|
刀架大行程 |
mm |
X: 480 Z: 1520 |
|
刀架快速移動進給 |
mm/min |
X: 4000 Z: 5000 |
|
定位精度 |
mm |
0.032 |
|
重復定位精度 |
mm |
0.011 |
|
刀架形式 |
四工位，立式 | |
|
刀桿截面尺寸 |
mm |
40×40 |
|
尾座套筒直徑 |
mm |
Φ100 |
|
尾座套筒行程 |
mm |
300 |
|
尾座套筒錐度 |
MT5 | |
|
機床重量 |
Kg |
4800 |
|
機床輪廓尺寸(長×寬×高) |
mm |
3700×1800×1760 |
|
數控系統 |
標配：GSK980 選配：KND、FANUC、SIEMENS |
