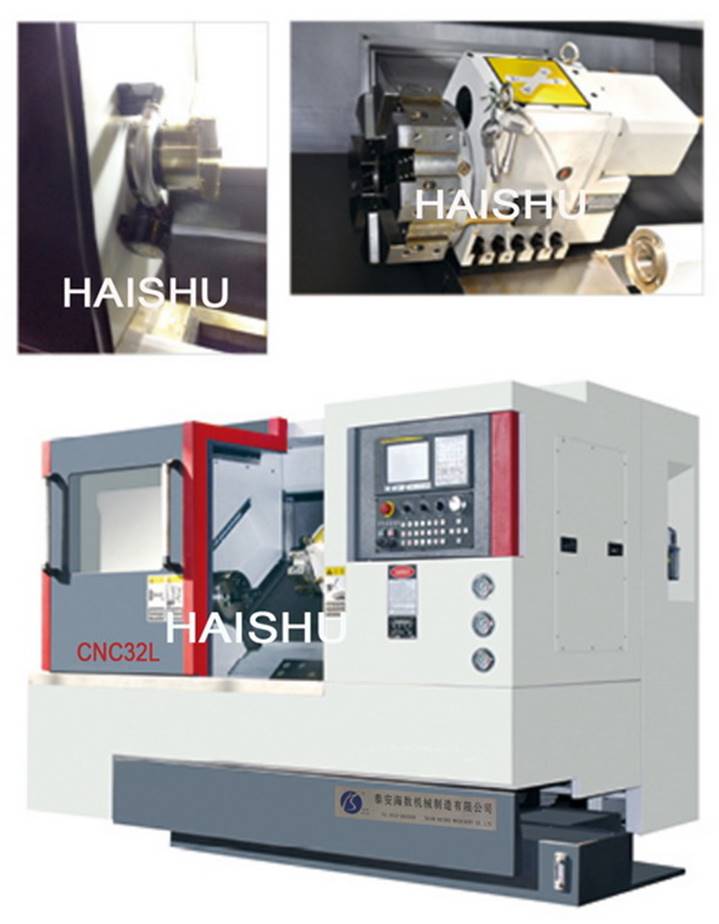

CNC32L/36L斜床身數控車床
一、技術參數
|
技術參數 |
單位 |
CNC32L |
CNC36L |
|
床身上大回轉直徑 |
mm |
φ320 |
φ360 |
|
拖板上大回轉直徑 |
mm |
φ180 |
φ210 |
|
大工件長度 |
mm |
450 |
500/750 |
|
導軌跨度 |
mm |
284 |
284 |
|
主軸端部 |
A2-5 |
A2-5，A2-6 可選 | |
|
主軸通孔直徑 |
mm |
φ56 |
φ56，（φ62） |
|
主軸內孔錐度 |
1: 20 |
1: 20 | |
|
卡盤 |
6＂ |
6＂，（8＂） | |
|
主軸轉速范圍 |
rpm |
150-4200 |
150-4200 |
|
X軸行程 |
mm |
190 |
210 |
|
Z軸行程 |
mm |
450 |
500/750 |
|
X/Z軸快移速度 |
m/min |
20/20 |
20/20 |
|
液壓刀架 |
8 |
8 | |
|
刀具大截面 |
mm |
20×20 |
20×20 |
|
尾座套筒行程 |
mm |
80 |
80 |
|
尾座套筒直徑/錐度 |
mm |
φ60/MT4 |
φ60/MT4 |
|
主電機功率 |
kw |
4（5.5可選） |
5.5（7.5可選） |
|
冷卻泵功率 |
w |
370 |
370 |
|
外形尺寸 |
mm |
2300×1550×1750 |
2630/2910×1550×1750 |
|
凈重 |
kg |
2200 |
2700/3000 |
二、標準配置
1、主軸單元
2、系統：GSK980
3、液壓卡盤
4、主軸伺服驅動
5、8工位液壓刀塔
6、液壓尾座
7、自動潤滑
8、冷卻系統
三、可選配置
1、系統：KND、西門子、發那科等。
2、帶銑或鉆削動力頭
3、自動排削機
