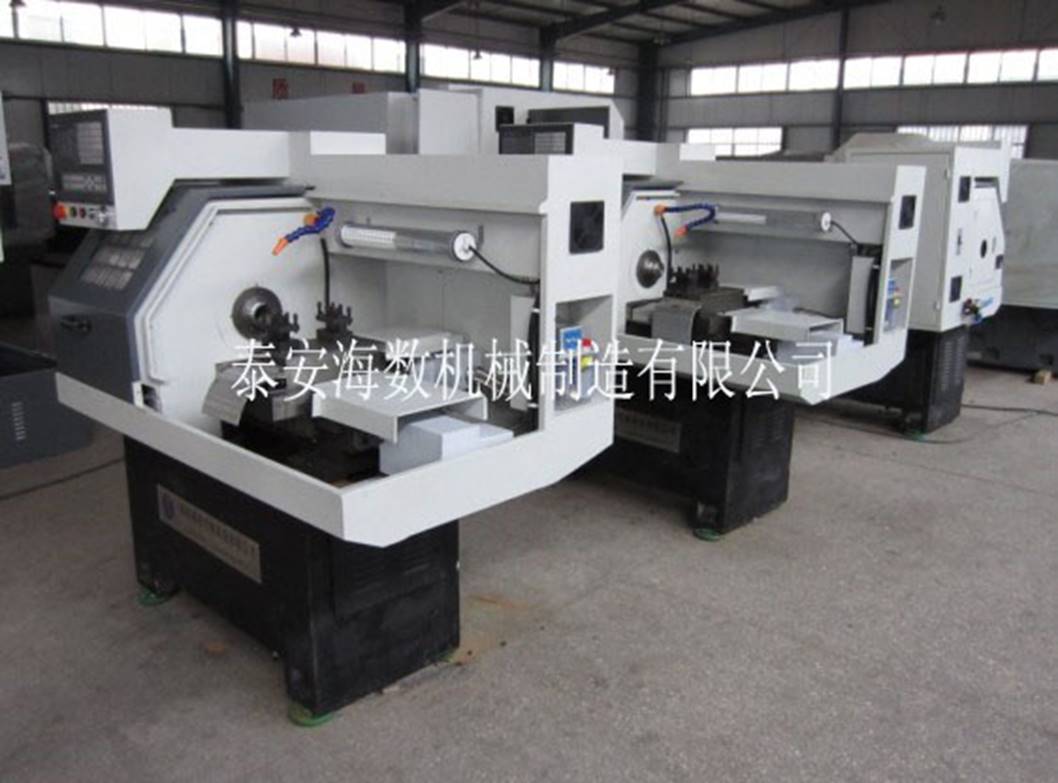

CK06100A/CK06110A
數控儀表車床
一、技術參數
|
項目名稱 |
技術參數 | ||
|
CK06100A |
CK06110A | ||
|
床身大回轉直徑 |
mm |
Φ300 | |
|
托板上大回轉直徑 |
mm |
Φ150 | |
|
大加工長度 |
mm |
450 | |
|
主軸頭形式 |
A2-5 | ||
|
主軸通孔直徑 |
mm |
Φ110 |
Φ120 |
|
拉管通孔直徑 |
mm |
Φ100 |
Φ110 |
|
導軌寬度 |
mm |
300 |
300 |
|
導軌總長 |
mm |
900 |
900 |
|
X/Z軸重復定位精度 |
mm |
0.012/0.013 | |
|
X軸大行程 |
mm |
400 | |
|
Z軸大行程 |
mm |
450 | |
|
X快移速度 |
m/min |
5 | |
|
Z快移速度 |
m/min |
8 | |
|
主軸轉速 |
r/min |
150-1600 |
150-1600 |
|
刀架形式 |
排刀或電動刀架（可選） | ||
|
主電機功率 |
KW |
4 | |
|
機床外形尺寸 （(L×W×H)） |
mm |
1750×1200×1550 | |
|
機床重量 |
Kg |
1450 |
1500 |
二、主要特點：
★機床的底座寬，床身導軌結構合理，床頭箱采用散熱型結構設計，更有效的提高了機床的穩定性和主軸的平穩性。
★機床主軸前后軸承均采用高精密的滾珠配對角接觸軸承，工作時穩定性好，承載負荷大。
★導軌采用耐磨鑄鐵鑄造，并經超音頻淬火及精磨，以保證長期穩定的機床加工精度及使用壽命
★X軸采用四點一線式/Z軸絲桿采用中置三點一線式的結構設計，保證導軌在工作中更加平穩且不受側力影響
★Z向?qū)к壊捎萌忾]式設計，在機床工作時能更好地對導軌進行防護
★主軸法蘭連接盤采用國際通用標準設計，液壓卡盤安裝更加方便快捷
三、主要用途：
本機床可廣泛用于閥門/水暖/汽車零配件及其它五金零件的精加工，可實現多種產品的外圓/端面/內孔/切槽/任意錐面/球面和各種公英制螺紋的自動切削。
四、標準配置
★數控系統：北京KND
★氣動夾頭
★排刀
五、選擇配置
★數控系統：廣數GSK、西門子、發那科
★手動、動力尾座

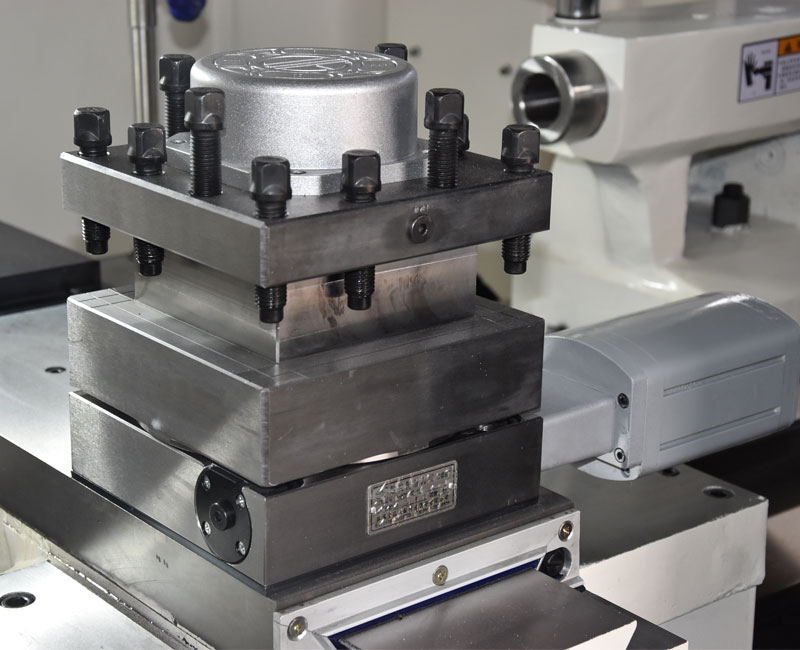

★電動刀架
提供的配置較為靈活齊全，是可以按照客戶的實際需求來進行配置的，這樣才能夠從源頭上對質量上嚴格去把控好。那么，出廠的輪轂拉絲機設備在品質等級上就會有著明顯的提高。
輪轂拉絲機尾座故障，一般尾座安裝在斜床身的導軌上。移動時，液壓系統建立壓力并壓縮處于尾座內部的碟簧，松開尾座與導軌的夾緊裝置，通過伺服電機驅動在導軌上移動。
