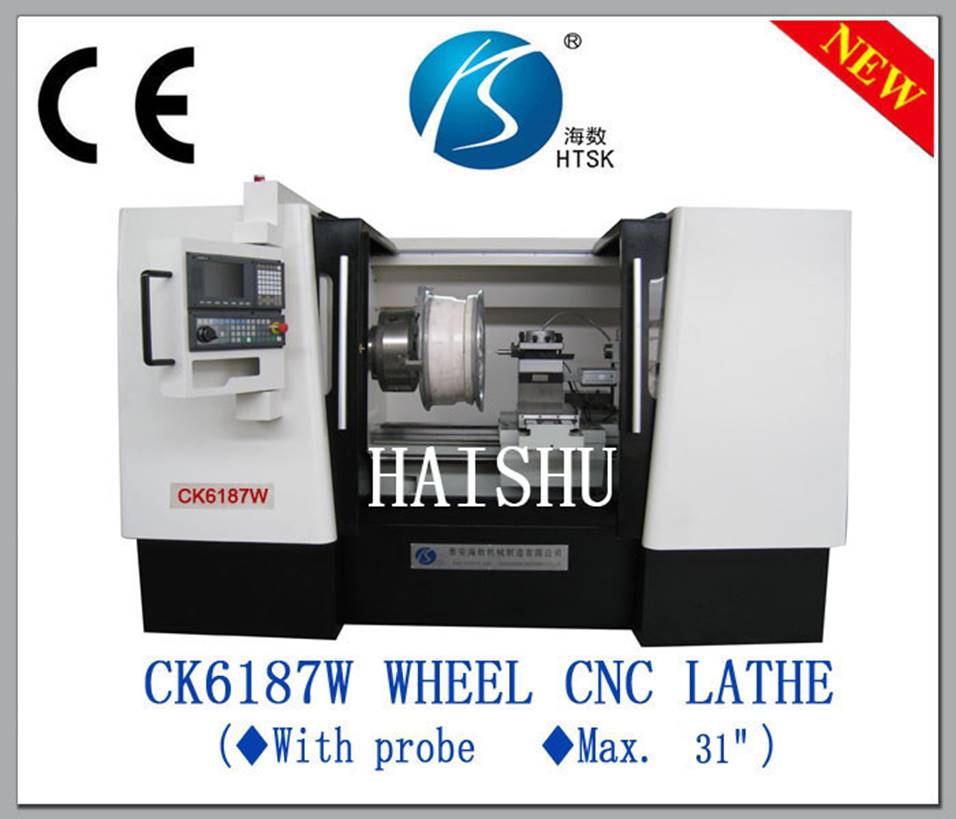

CK6187W輪轂修復車床（出口型)
1．技術參數
|
項目名稱 |
單位 |
技術參數 |
|
床身上大回轉直徑 |
Inch |
34”（φ870mm） |
|
加工大輪子直徑 |
Inch |
31” |
|
工件大加工長度 |
mm |
750 |
|
測頭大測量深度 |
mm |
100 |
|
刀具大加工深度 |
mm |
100 |
|
機床加工精度 |
IT6-IT7 | |
|
表面光潔度 |
um |
Ra0.8~0.1 |
|
主傳動形式 |
無級變頻調速 | |
|
主軸調速范圍 |
rpm |
150~2000 |
|
主電機功率 |
kw |
11 |
|
快速移動速度 |
mm/min |
X軸 :5000 Z 軸:8000 |
|
重復精度 |
mm |
X 軸:0.01 Z 軸:0.015 |
|
標準配置 |
4 工位電控刀架 | |
|
重復定位精度 |
mm |
0.008 |
|
車刀刀柄尺寸 |
mm |
25×25 |
|
機床外形尺寸(L×W×H) |
mm |
2685×1750×1980 |
|
機床凈重 |
kg |
3300 |
2. 主要特點
◆輪轂專用機床。新外型、新結構、新技術。
◆實現輪轂表面曲線探測和數據采集；
◆自動按輪轂表面實際曲線進行精準修復和精密加工；
◆公司自主開發的曲線優化軟件，滿足多種語言，安裝操作更簡便；
◆X / Z 軸伺服驅動
◆手動自定心卡盤或動力專用卡盤（可選）
◆機床采用全防護外罩
◆安全、故障報警指示
◆自動潤滑系統
◆金剛石切削，實現輪轂表面精光加工。
3. 用途
◆主要用于輪轂的精準修復和精密加工。
◆具有數控車床的通用功能。.
