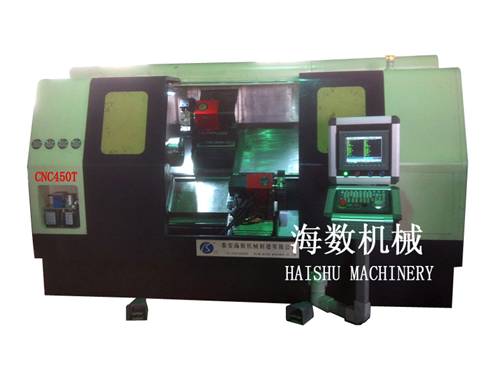

CNC（T）雙主軸雙刀塔數控車削中心
|
序號 . |
項 目 |
單位 |
技術參數 | ||||
|
CNC150T |
CNC250T |
CNC350T |
CNC450T |
CNC550T | |||
|
1 |
床身大回轉直徑 |
mm |
150 |
250 |
350 |
450 |
550 |
|
2 |
大車削長度 |
mm |
750/1000/1500 | ||||
|
3 |
大車削直徑 |
mm |
100 |
200 |
300 |
400 |
500 |
|
4 |
主軸端部型式及代號 |
mm |
A6 |
A6 |
A8 |
A8 |
A12 |
|
5 |
2-液壓卡盤 |
mm |
2-φ80 (4＂) |
2-φ160 (6＂) |
2-φ200 (8＂) |
2-φ250 (10＂) |
2-φ300 (12＂) |
|
6 |
主軸前端錐孔錐度 |
1:20 | |||||
|
7 |
主軸孔徑 |
mm |
38 |
40 |
50 |
60 |
75 |
|
8 |
2-伺服主軸轉速范圍 |
mm/min |
0-4000 | ||||
|
9 |
X/Z/B快移速度 |
mm/min |
40000 | ||||
|
10 |
Cs1，Cs2主伺服電機功率 |
kW |
3.7 |
5.5 |
7.5 |
11 |
15 |
|
11 |
C軸(刀塔動力軸)電機功率 |
kw |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
|
12 |
X/Z軸電機大扭矩 |
N.m |
6 |
10 |
10 |
10 |
15 |
|
13 |
Y軸行程（可選） |
mm |
+20/-20 |
+25/-25 |
+35/-35 |
+45/-45 |
+55/-55 |
|
14 |
B軸(副主軸)電機大扭矩 |
N.m |
10 |
15 |
15 |
15 |
20 |
|
15 |
電力規格 |
v |
380±10%. 50Hz±1Hz | ||||
|
16 |
刀塔轉位時間(一工位) |
s |
1.6(臥12) | ||||
|
17 |
刀塔轉位重復定位精度 |
mm |
0.005" | ||||
|
18 |
X1/X2軸行程 |
mm |
100 |
150 |
200 |
300 |
350 |
|
19 |
Z1/Z2軸行程 |
mm |
1100/1350/1850 | ||||
|
20 |
B軸（副主軸）行程 |
mm |
1400/1650/2150 | ||||
|
21 |
2-C軸（刀塔動力軸）高轉速 |
rpm |
4000 | ||||
|
22 |
雙軸動態對接同軸度 |
mm |
0.004 |
0.004 |
0.005 |
0.005 |
0.005 |
|
23 |
液壓伺服刀塔形式 |
2-臥式12工位伺服動力刀塔 | |||||
|
24 |
刀塔油缸夾持力 |
kg |
2350 |
2350 |
4240 |
4240 |
4524 |
|
25 |
刀塔油壓動力源 |
kg/cm² |
30 |
30 |
40 |
40 |
45 |
|
26 |
動力刀座規格 |
VDI30 DIN5480 |
VDI30 DIN5480 |
VDI40 DIN5480 |
VDI40 DIN5480 |
BMT60 -ER32 | |
|
27 |
刀桿尺寸 |
mm |
□16×16 |
□20×20 |
□20×20 |
□25×25 |
□25×25 |
|
28 |
機床重量 |
kg |
3800 |
4600 |
5500 |
6800 |
8200 |
|
29 |
外形尺寸（長×寬×高） |
mm |
2700/3000/3500×1650×1900 | ||||
標準配置：
1、臺灣新代數控系統；
2、雙伺服主軸單元；
3、雙液壓中實卡盤；
4、臥式12工位液壓伺服動力刀塔；
5、五軸線軌；
6、車削冷卻系統；
7、自動潤滑系統；
8、全防護系統。
選擇配置：
1、發那科系統，西門子系統；
2、增加Y軸；
3、雙液壓中空卡盤；
4、自動送料機；
5、自動排屑機；
6、自動接件裝置；
7、自動防護門；
8、裝卸料機器人。
