CNC（B）系列數控車削中心

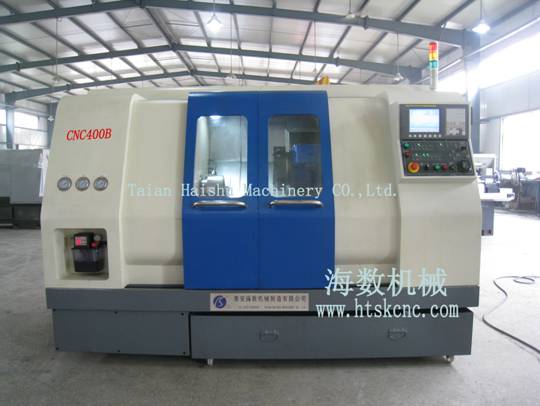

CNC（B）系列數控車削中心是泰安海數機械制造有限公司新推出的一種專業加工:軸承；電動機端蓋；齒輪等經濟、實用型加工機床。產品結構成熟，性能質量穩定可靠，采用臺灣新代系統；整體式傾斜床身,三軸滾珠直線導軌；12工位伺服動力刀塔,它是國內使用量大，覆蓋面廣的一種數控機床,廣泛地應用于汽車、石油、軍工等多種行業的機械加工.該系列機床品種規格齊全，可以實現盤類件和短軸類件的內外表面，錐面、圓弧、螺紋、鏜孔、鉸孔加工，也可以實現非圓曲線加工。根據用戶的需求，可選配不同的數控系統和附件。
主要技術參數：
|
序號 |
項 目 |
單位 |
技術參數 | ||||
|
CNC100B |
CNC200B |
CNC350B |
CNC450B |
CNC550B | |||
|
1 |
床身大回轉直徑 |
mm |
160 |
200 |
350 |
450 |
550 |
|
2 |
大車削長度 |
mm |
350/450/550 |
650/750/1000 | |||
|
3 |
大車削直徑： |
mm |
100 |
160 |
300 |
400 |
500 |
|
4 |
主軸端部型式及代號 |
mm |
A6 |
A6 |
A8 |
A8 |
A12 |
|
5 |
液壓卡盤 |
mm |
φ100 (4＂) |
φ160 (6＂) |
φ200 (8＂) |
φ250 (10＂) |
φ300 (12＂) |
|
6 |
主軸前端錐孔錐度 |
1:20 | |||||
|
7 |
主軸孔徑 |
mm |
38 |
40 |
60 |
60 |
70 |
|
8 |
大承重盤類件 |
kg |
50 |
100 |
500 |
500 |
800 |
|
9 |
伺服主軸電機轉速 |
mm/min |
0-8000 | ||||
|
10 |
快移速度X/Z |
mm/min |
40000 | ||||
|
11 |
主伺服電機功率 |
kW |
3.7 |
5.5 |
7.5 |
7.5 |
11 |
|
12 |
C軸（刀塔動力軸）電機功率 |
kw |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
|
13 |
X/Z軸伺服電機大扭矩 |
N.m |
6 |
10 |
10 |
10 |
15 |
|
14 |
電力規格 |
v |
380±10%. 50Hz±1Hz | ||||
|
15 |
刀塔轉位時間(一工位) |
s |
1.6(臥12) | ||||
|
16 |
刀塔轉位重復定位精度 |
mm |
0.005" | ||||
|
17 |
X軸行程 |
mm |
100 |
150 |
200 |
300 |
300 |
|
18 |
Z軸行程 |
mm |
350/450/550 |
650/750/1000 | |||
|
19 |
C軸（刀塔動力軸）高轉速 |
rpm |
4000 | ||||
|
20 |
液壓伺服刀塔形式 |
臥式12工位動力刀塔 | |||||
|
21 |
刀桿尺寸 |
mm |
□20×20 |
□25×25 |
□25×25 |
□32×32 |
□32×32 |
|
22 |
機床重量 |
kg |
2800/3600 |
5000/6000/8000 | |||
|
23 |
外形尺寸（長×寬×高） |
mm |
2000/2100/2200×1350×1750 |
2600/2700/3000×1600×1950 | |||
標準配置：
1. 臺灣新代控制系統；
2. 液壓中實卡盤；
3. 主軸單元、伺服驅動；
4. X/Z/B軸重型線軌；
5. 臥式12工位動力刀塔；
6. 線軌電動尾座，液壓套筒；
7. 自動潤滑系統；
8. 切削冷卻系統；
9. 全封閉防護系統。
選擇配置：
1、 控制系統：廣數GSK，北京KND，德國西門子，日本發那科；
2、 液壓中空卡盤；
3、 自動排屑機；
4、 增加Y軸。
