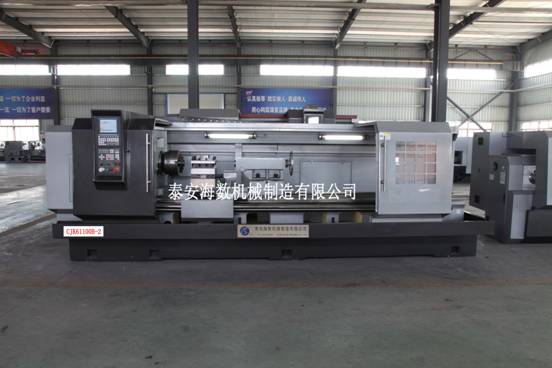

CJK61100 B-2/61125B-2數控車床
特點
1、臥式平床身整體鑄件結構；
2、床身導軌超音頻淬火；
3、床鞍及滑板導軌結合面采用“貼塑”處理；
4、進給系統采用伺服驅動；
5、精密滾珠絲杠、高剛性精密復合軸承結構；
6、滾珠絲杠副、導軌結合面采用自動強制潤滑；
7、刀架有立式四工位、立式六工位、臥式六工位等選擇；
8、根據要求配置手動、氣動、液壓卡盤或手動、氣動、液壓尾座。
9、控制系統有廣州數控、北京KND、廣泰數控、西門子、FANUC等選擇。
技術參數
|
項目 |
機床規格 |
技術參數 | |
|
CJK61100B-2 |
CJK61125B-2 | ||
|
技術規格 |
床身上大回轉直徑 （mm） |
1000 |
1250 |
|
滑板上大工件回轉直徑 |
660 |
880 | |
|
大加工長度 |
1500、3000、6000 | ||
|
主傳動 |
主傳動形式 |
三檔機械變速，變頻無級調速 | |
|
主軸轉速級數 |
無級 | ||
|
主軸轉速范圍（r/min） |
18-600 | ||
|
主軸端部結構 |
C11 | ||
|
主軸孔直徑 |
φ130 | ||
|
主軸孔前端錐度 |
公制120 1:20 | ||
|
主電機功率 |
15KW | ||
|
進給系統 |
刀架大行程 |
X向：500 Z向：1650，3100，6100 |
X向：650 Z向：1650，3100，6100 |
|
快速移動進給（mm/min） |
X向：4000 Z向：5000 | ||
|
重復定位精度 |
X向：0.01 Z向：0.015 | ||
|
工件加工精度 |
IT6-IT7 | ||
|
工件表面粗糙度 |
Ra1.6 | ||
|
尾座裝置 |
尾座套筒直徑 |
100 | |
|
尾座套筒行程 |
250 | ||
|
尾座套筒錐孔錐度 |
莫氏6# | ||
|
刀架裝置 |
標準配置 |
立式四工位電動刀架 | |
|
特殊選擇配置 |
臥式六工位電動刀架 | ||
|
重復定位精度 |
0.01 | ||
|
刀桿截面 |
35×35 | ||
|
外形尺寸及重量 |
機床外形尺寸（長×寬×高） |
3800/5300/8300×1920×1800 | |
|
機床凈重 |
6000、8500、13500 | ||
