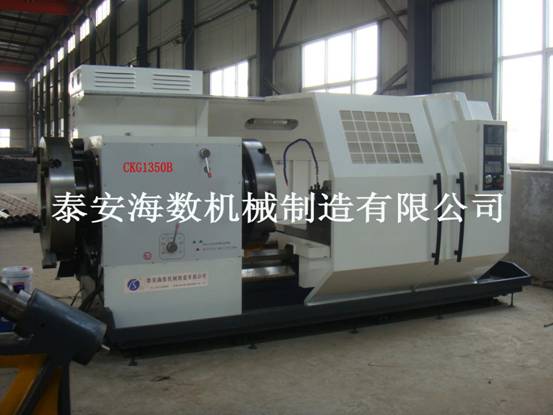

CKG1343B/CKG1350B
數控管螺紋車床
標準配置
1、主軸前后Φ1000四爪電動卡盤。
2、980TDC系統。
3、帶尾座、后支架。
4、全自動潤滑。
5、主軸兩檔變頻。
技術參數
|
項目分類 |
項目名稱 |
單位 |
技術參數 | |
|
CKG1343B |
CKG1350B | |||
|
主要規格 |
加工管子螺紋直徑范圍 |
mm |
φ270-435 |
φ270-500 |
|
床身上工件大回轉直徑 |
mm |
1000 | ||
|
滑板上工件大回轉直徑 |
mm |
610 | ||
|
大頂尖距 |
mm |
1500 | ||
|
床身導軌寬度 |
mm |
755 | ||
|
雙卡盤兩端大距離 |
mm |
1940 | ||
|
主傳動系統 |
主軸通孔直徑 |
mm |
φ445 |
φ510 |
|
主軸變速方式 |
mm |
變頻兩檔，檔內無級變速 | ||
|
主軸變速范圍 |
rpm |
低檔23-120，高檔65-340 | ||
|
主電機功率 |
KW |
22 | ||
|
夾緊電機功率 |
KW |
3 | ||
|
Z 軸 |
快速移動速度 |
m/min |
6 | |
|
伺服電機扭矩 |
Nm |
22 | ||
|
重復定位精度 |
mm |
0.016 | ||
|
X 軸 |
快速移動速度 |
m/min |
4 | |
|
伺服電機扭矩 |
Nm |
15 | ||
|
重復定位精度 |
mm |
0.012 | ||
|
大行程 |
mm |
450 | ||
|
尾 座 |
套筒直徑 |
mm |
140 | |
|
套筒內孔錐度 |
mm |
莫氏6號 | ||
|
套筒大行程 |
mm |
300 | ||
|
冷卻 與 潤滑 |
冷卻電泵功率 |
KW |
0.125 | |
|
自動潤滑間歇時間 |
min |
12 | ||
|
外形 與 重量 |
外形尺寸（長×寬×高） |
mm |
5000×2000×2000 | |
|
機床凈重 |
kg |
13000 | ||
