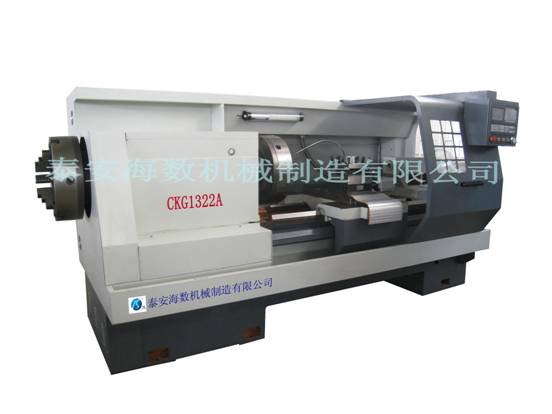

CKG1322A 數控管螺紋車床技術參數
|
項目名稱 |
單位 |
技術參數 |
|
車床大回轉直徑 |
mm |
φ630 |
|
大車削長度（大加工長度） |
mm |
1000 |
|
大加工管子外徑 |
mm |
φ50-φ219 |
|
主軸通孔直徑 |
mm |
φ225 |
|
主軸轉速 |
rpm |
伺服無級 0-500 |
|
X/Z伺服電機扭矩 |
N.m |
10/22 |
|
卡盤形式 |
三爪卡盤 | |
|
卡盤直徑 |
mm |
φ500 |
|
刀架形式 |
四工位 | |
|
刀桿截面尺寸 |
32×32 | |
|
X/Z快移速度 |
m/min |
3/3 |
|
尾座套筒直徑 |
mm |
φ100 |
|
尾座套筒行程 |
mm |
250 |
|
尾座套筒錐度 |
莫氏5號 | |
|
主軸中心至導軌的高度 |
mm |
315 |
|
主電機 |
伺服電機 11KW 3000r/min | |
|
機床重量 |
Kg |
5500 |
|
機床輪廓尺寸(長×寬×高) |
mm |
3600×1750×1900 |
|
數控系統 |
北京KND100Ti/廣數GSK980TA(可選配) |
