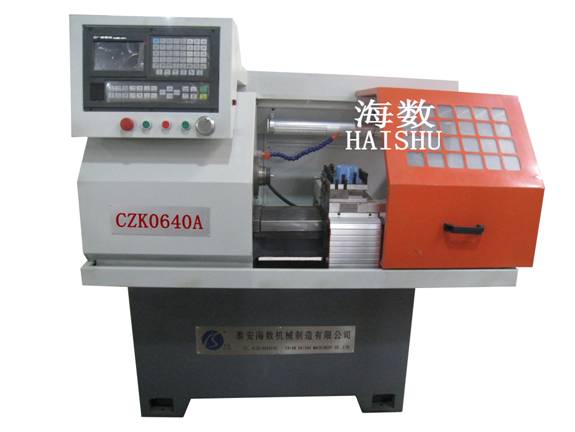

CZK0640A 數控車鉆攻機床
一、主要技術參數
|
項目名稱 |
技術參數 |
|
床身大回轉直徑mm |
Φ280 |
|
托板上大回轉直徑mm |
Φ100 |
|
大加工長度mm |
夾頭200/卡盤120 |
|
主軸頭形式 |
A2-5 |
|
主軸通孔直徑mm |
Φ48 |
|
拉管通孔直徑mm |
Φ40 |
|
X/Z軸重復定位精度mm |
0.012/0.013 |
|
X軸大行程mm |
260 |
|
Z軸大行程mm |
240 |
|
X快移速度m/min |
5 |
|
Z快移速度m/min |
8 |
|
主軸轉速r/min |
150-2200 |
|
刀架形式 |
4工位電動刀架/排刀架可選 |
|
主電機功率KW |
3 |
|
機床外形尺寸（(L×W×H)）mm |
1600×1000×1550 |
|
機床重量Kg |
1000 |
二、主要特點
1、具有車削、鉆孔、攻絲等功能；
2、主軸電機伺服正反轉調速；
3、主軸動力同步帶傳動；
4、氣動夾頭；
5、Z軸絲杠中置結構；
6、Z向?qū)к壊捎萌忾]式防護。
三、主要用途
本機床可廣泛用于閥門/水暖/汽車零配件及其它五金零件的精加工，可實現多種產品的外圓/端面/內孔/切槽/任意錐面/球面和各種公英制螺紋的自動加工。
四、標準配置
★數控系統：廣數GSK928
★氣動夾頭
★排刀
五、選擇配置
★數控系統：廣數GSK980、北京KND、西門子、發那科
★手動、動力卡盤
★手動、動力尾座
★電動刀架
