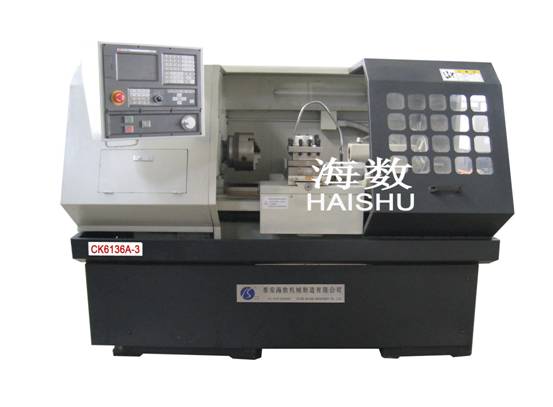

CK6136A-3×750/1000數控車床
(經濟型)
1、技術參數
|
項 目 |
技術參數 |
|
床身上大工件回轉直徑 |
Φ360mm |
|
拖板上大工件回轉直徑 |
Φ210mm |
|
大工件長度 |
750/1000mm |
|
主軸轉速范圍 |
150-2000rpm |
|
主軸通孔直徑 |
Φ60mm |
|
主軸內孔錐度 |
MT6 |
|
刀架刀位數 |
|
|
電機小設定單位 |
(Z) 縱向 0.001mm，(X) 橫向 0.001mm |
|
刀桿快進速度 |
(Z) 縱向 8 m/min，(X) 橫向 6 m/min |
|
尾座套筒內孔錐度 |
MT4 |
|
尾座套筒大移動距離 |
120mm |
|
主電機功率 |
4KW |
|
車床外形尺寸（長×寬×高） |
2280 /2580mm×1400 mm×1600mm |
|
車床凈重 |
1600kg |
2、主要特點
⑴ 主軸變頻無級調速；
⑵ 主軸機油潤滑；
⑶ 主軸加大孔徑φ60mm；
⑷ 低價格，高性價比。
3、主要配置
① 數控系統：廣數GSK（標配）；可選：北京KND，日本FUNAC，德國SIEMENS。
② 電動刀架：4工位（標配）；可選：6工位、排刀等
③ 卡盤：手動（標配）；可選：氣動、液壓等。
④ 尾座：手動（標配）；可選：氣動、液壓等。
⑤ 潤滑系統：自動潤滑
4、用途
適合于鋼件、鑄鐵件、有色金屬等材料的精密加工。
