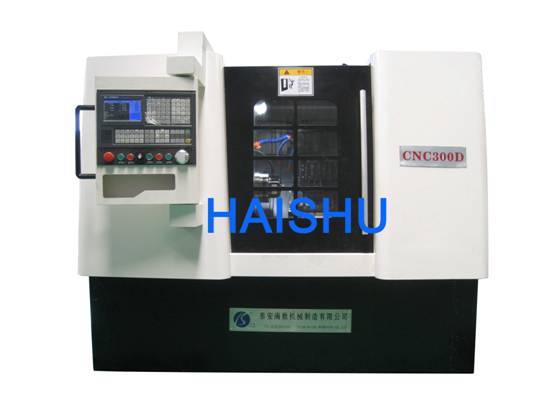

CNC300D 斜床身數控車銑鉆復合機床
一、CNC300D斜床身數控車銑鉆復合機床特點
1、45º斜式床身，雙向線性導軌，中置絲杠，精度高，尺寸穩定性好；
2、床腳整體結構一體化設計制造，床身床腳采用樹脂砂鑄造，時效處理，導軌采用超音頻淬火后進行精密磨削加工,精度保持性較好；
3、整體式床腳具有很高的穩定性和剛性 ,整機剛性好；全封閉式防護結構,機床在防水,防油,防塵及安全性能方面大大優于同類產品；
4、獨立主軸結構同時選配高精度P4級主軸軸承,主軸轉速高,熱變形小；
5、X向行程大（280 mm），選用刀排，工作效率高。
二、CNC300D斜床身數控車銑鉆復合機床用途
CNC300D斜床身數控車銑鉆復合機床適用于精度和尺寸一致性要求較高的中小型盤類和短軸類零件。
三、CNC300D斜床身數控車銑鉆復合機床技術參數
|
項目 |
參數 |
|
床身上大回轉直徑 |
Φ300 mm |
|
滑板大回轉直徑 |
Φ120 mm |
|
X軸（橫向）大行程 |
280 mm |
|
Z軸（縱向）大行程 |
320 mm |
|
導軌寬度 |
325mm |
|
主軸頭型號 |
ISOA2-5 / MT5 |
|
主軸孔徑 |
Φ41mm |
|
轉速 |
5000r/m |
|
卡盤尺寸 |
Φ160 mm（筒夾可選） |
|
刀架型式 |
排刀 |
|
刀具柄規格 |
20×20 mm |
|
刀座中心高 |
61 mm |
|
主電機功率 |
3.7 kw(伺服) |
|
X軸大扭矩 |
5 Nm |
|
Z軸 X-axis大扭矩 |
7.5 Nm |
|
床腳至主軸中心高度 |
935 mm |
|
動力頭裝夾刀具直徑 |
Φ2～13mm |
|
動力頭轉速范圍 |
3000～12000rpm |
|
動力頭功率 |
1.5kw |
|
機床可裝夾刀具數量 |
8 |
|
外型尺寸 |
2030×1626×1730mm |
|
凈重 |
1800 kg |
