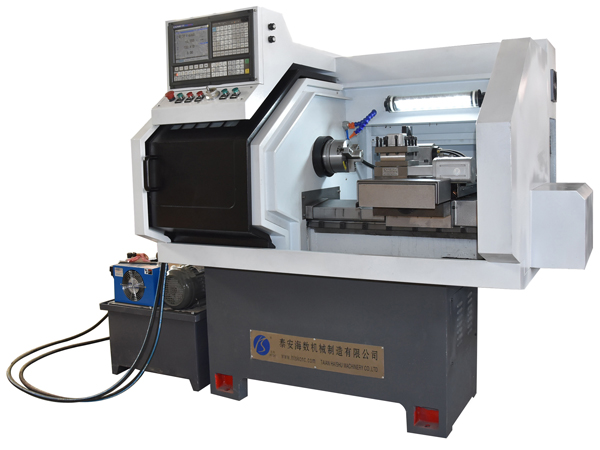

一、主要技術參數
|
項目名稱 |
單位 |
技術參數 |
|
床身大回轉直徑 |
mm |
Φ280 |
|
托板上大回轉直徑 |
mm |
Φ100 |
|
大加工長度 |
mm |
200 |
|
主軸頭形式 |
A2-5 | |
|
主軸通孔直徑 |
mm |
Φ48 |
|
拉管通孔直徑 |
mm |
Φ40 |
|
液壓卡盤直徑 |
mm |
Φ160 |
|
X/Z軸重復定位精度 |
mm |
0.012/0.013 |
|
X軸大行程 |
mm |
300 |
|
Z軸大行程 |
mm |
400 |
|
X快移速度 |
m/min |
10 |
|
Z快移速度 |
m/min |
10 |
|
主軸驅動形式 |
伺服 | |
|
C軸功能 |
360°任意分度 | |
|
主軸轉速范圍 |
r/min |
0-3000 正、反轉 |
|
主軸電機功率 |
kw |
3 |
|
刀架形式 |
4工位電動刀架 | |
|
銑削動力頭功率 |
W |
500 |
|
銑削頭高轉速 |
rpm |
7000 |
|
夾頭類型 |
ER20 | |
|
夾持直徑 |
mm |
φ1～φ13 |
|
銑削頭數量 |
2 | |
|
銑削頭方向 |
X/Z向各一 | |
|
Y軸 |
可選 | |
|
機床外形尺寸（(L×W×H)） |
mm |
1860×1300×1580 |
|
機床重量 |
kg |
1000 |
二、主要特點
1、具有車削、銑削、鉆孔、攻絲等功能；
2、主軸電機：伺服調速，C軸功能，正反轉無級變速；
3、主軸同步帶傳動，抱剎功能；
4、X/Z向配銑削動力頭，實現端面槽和圓柱槽的銑削；
5、液壓卡盤和彈簧夾頭可更換使用；
6、X/Z軸線軌，不銹鋼護罩全防護；
7、Z軸絲杠中置結構；
8、全自動機油潤滑；
9、機床鈑金全新防護。
三、主要用途
本機床可廣泛用于五金零件的精加工，可實現外圓、內孔、側孔、端面、側平面、圓槽、直槽、螺旋槽、錐面、球面等和各種公英制內外螺紋的自動加工。
四、標準配置
★數控系統：GSK980TDc
★液壓卡盤
★液壓彈簧夾頭
★2個銑削動力頭
五、選擇配置
★數控系統：廣數GSK、臺灣新代、德國西門子、日本發那科
★Y軸功能
★送料機
★接件器
