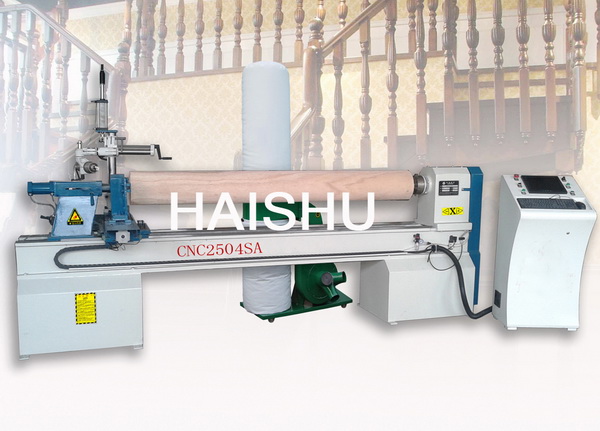

CNC2504SA
數控木工車床
一、技術參數
|
項目名稱 |
單位 |
技術參數 |
|
CNC2504SA | ||
|
大加工尺寸 |
mm |
Φ400×2500 |
|
Z軸大行程 |
mm |
2550 |
|
X軸單向大行程 |
mm |
250 |
|
主傳動形式 |
獨立主軸，變頻無級調速 | |
|
主軸轉速范圍 |
r/min |
0-3500 |
|
送料速度 |
mm/min |
3000 |
|
卡盤直徑 |
mm |
Φ160 |
|
主電機功率 |
kw |
5.5 |
|
電源 |
380V/50HZ | |
|
機床外形尺寸（長×寬×高） |
mm |
3750×1400×1700 |
|
機床凈重（Kg） |
kg |
1800 |
二、特點
1、 臥式平床身結構；
2、 主軸變頻無級調速；
3、 X/Z軸采用步進驅動；
4、 床身導軌為高精密線規；
5、 精密滾珠絲杠，自動強制潤滑；
6、 雙工位刀架，粗車、精車一次性完成；；
7、控制系統采用成熟的CNC控制器，12寸彩屏，國際標準數控語言G代碼，支持多種軟件，支持技術功能擴展。
8、五軸多功能，完成車、銑、雕刻、拉槽等功能。
三、用途
加工：樓梯立柱，彎曲圓形，花瓶，桌椅腿，歐式家具羅馬柱，木制衣架，臉盆等；圓柱形、圓錐形、弧形、球形等復雜形狀的回轉體木制品或木制半成品。
四、配置
標準配置：
1、12寸彩屏，內置CNC電腦；
2、進口直線導軌，精密滾珠絲杠；
3、雕刻拉槽多功能主軸及控制部分；
4、萬向回轉關節；
5、回轉中心跟刀架（5CM~6CM木方）；
6、氣動上料，自動定心；
7、氣動壓料頂針；
8、V型鋒鋼車刀；
9、配控制易用軟件，基本花樣軟件；
10、隨機附具。
選擇配置
1、φ160四爪聯動卡盤；
2、木工專用吸塵器；
3、220V恒功率變頻主軸控制；
注：氣源客戶自備，可根據客戶要求選擇其它配置。
